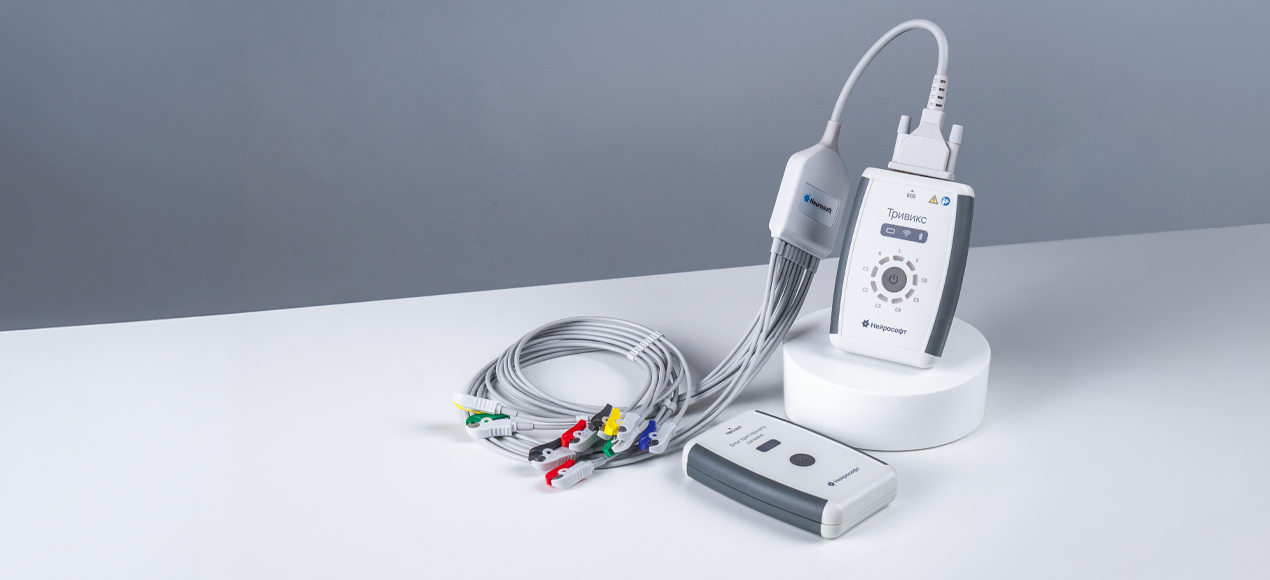

Система электро­кардио­графическая «Тривикс»

Полный спектр исследований: от скрининга до углубленного анализа и реабилитации

С помощью системы «Тривикс» можно проводить весь спектр исследований электрической активности сердца — от рутинной ЭКГ до нагрузочного тестирования и оценки вегетативной нервной системы методом ВРС, а также контролировать процесс кардиореабилитации. Кроме стандартных 12 ЭКГ-отведений прибор имеет канал для регистрации частоты и ритма дыхания. Возможность подключения дополнительных программных модулей позволяет масштабировать систему под задачи клиники или научных исследований.

Беспроводная архитектура как фактор повышения качества ЭКГ

В системе «Тривикс» отсутствует кабель связи с компьютером, что позволяет избежать помех, наводимых колебанием кабеля, и обеспечить свободу движений для пациента во время обследований.

Поддерживаются два интерфейса передачи данных:

• Bluetooth: дальность — до 10 метров;
• Wi-Fi: дальность — до 50 метров.

Выбор определяется условиями эксплуатации и требуемой дальностью связи.

Высокоточная регистрация импульсов кардиостимулятора

«Тривикс» поддерживает частоту квантования до 32 000 Гц — это существенно выше, чем у большинства электрокардиографов. Такая частота принципиально важна для работы с пациентами, у которых установлен электрокардиостимулятор, поскольку повышает достоверность диагностики.

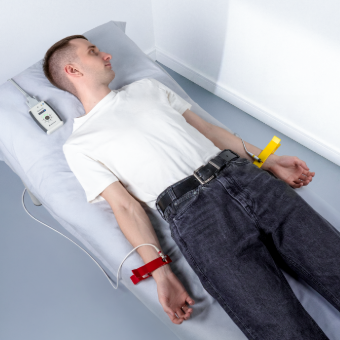

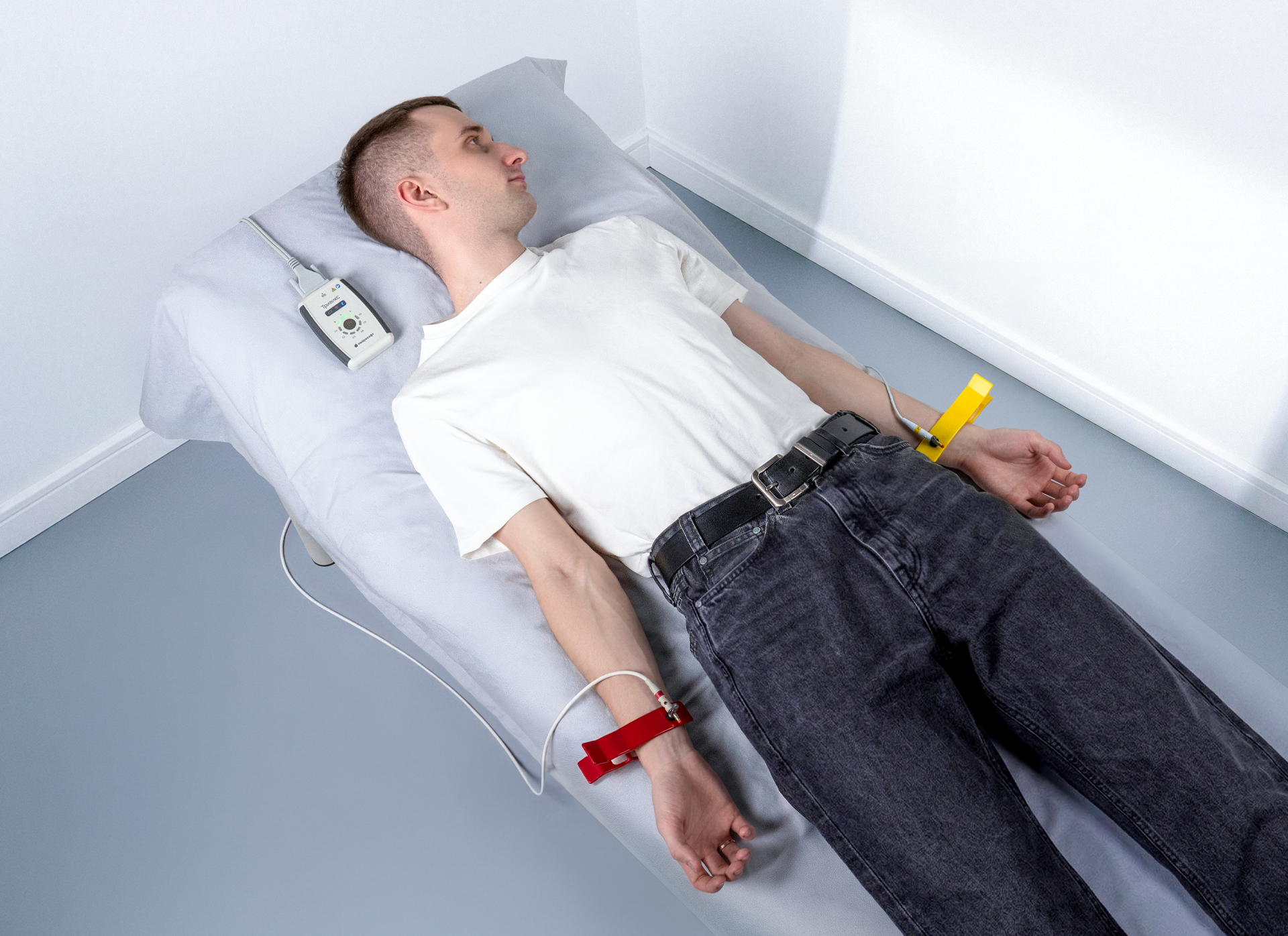

Высокая частота квантования также делает «Тривикс» эффективным в научных исследованиях.

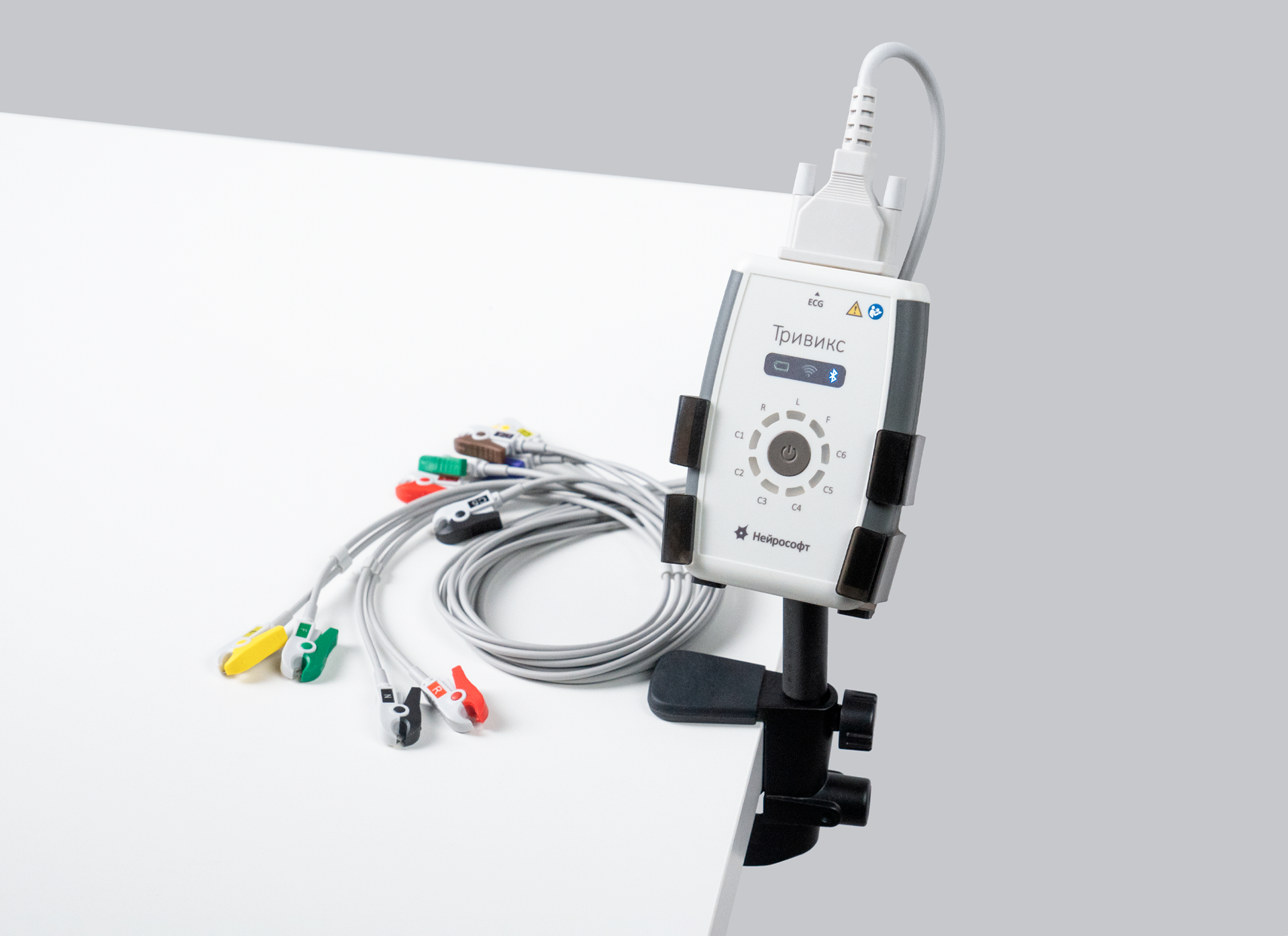

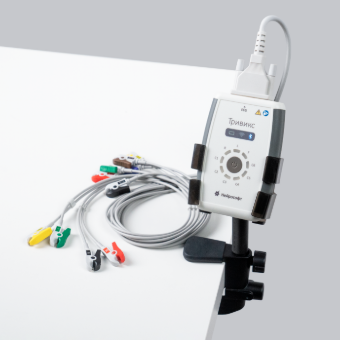

Индикация и кнопка управления на передней панели электрокардиографа

В системе «Тривикс» импеданс по каждому каналу отображается прямо на корпусе прибора, что позволяет контролировать качество наложения электродов непосредственно возле пациента.

Дополнительно на передней панели расположена кнопка управления, которая позволяет не только включить/выключить прибор, но и запустить/остановить регистрацию ЭКГ. Это сокращает время исследования.

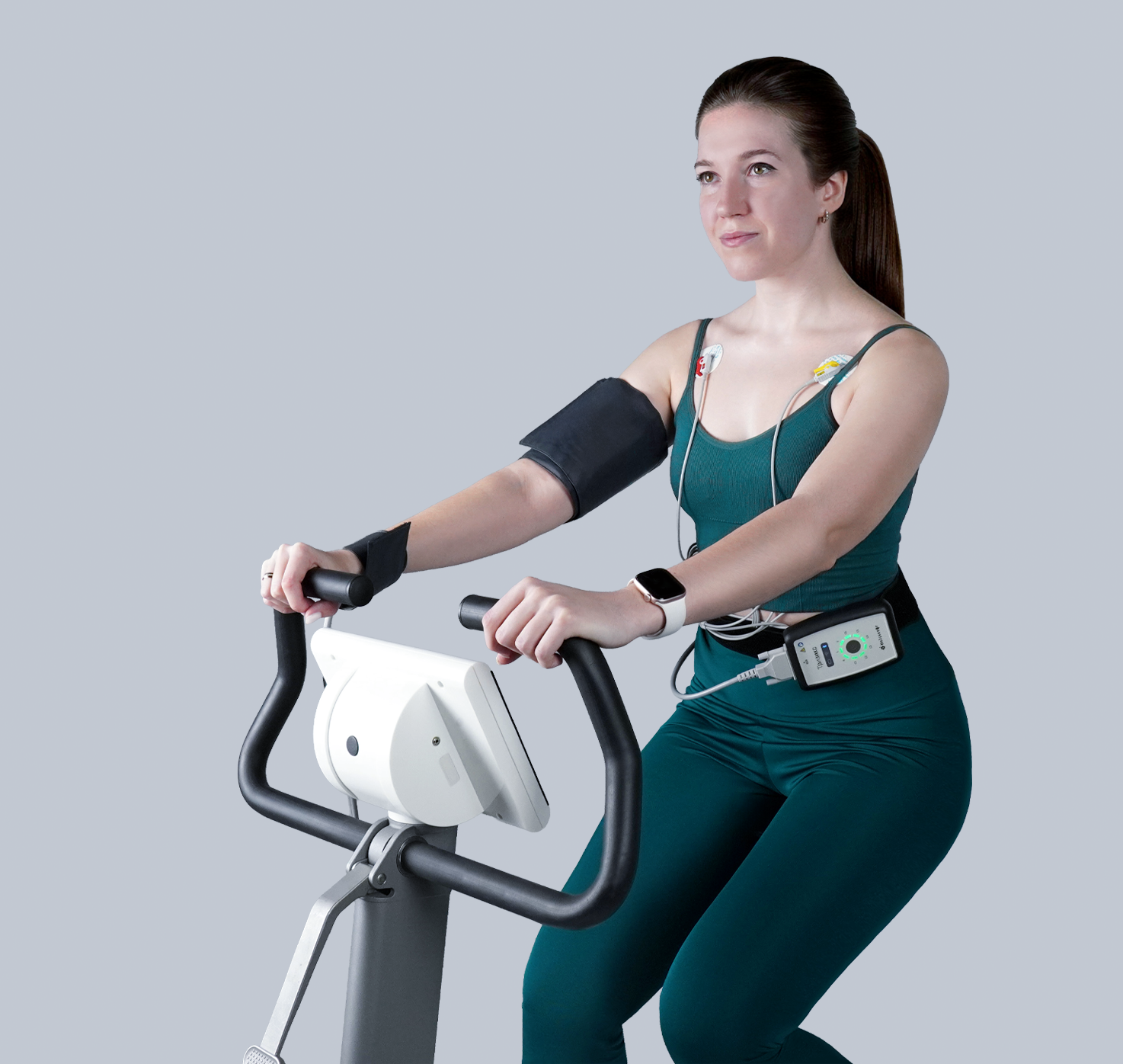

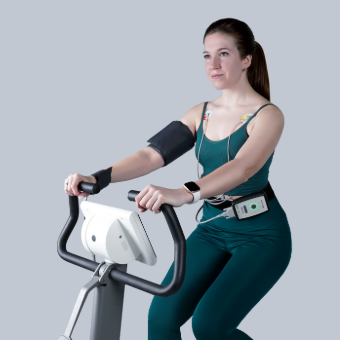

Синхронизация с внешними устройствами: повышение точности стресс-тестов

При нагрузочном тестировании измерение артериального давления (АД) необходимо для оценки гемодинамического ответа на нагрузку, выявления патологических реакций и обеспечения безопасности пациента.

Корректность измерения АД в этих условиях зависит от точности определения фаз сердечного цикла и может снижаться из-за артефактов.

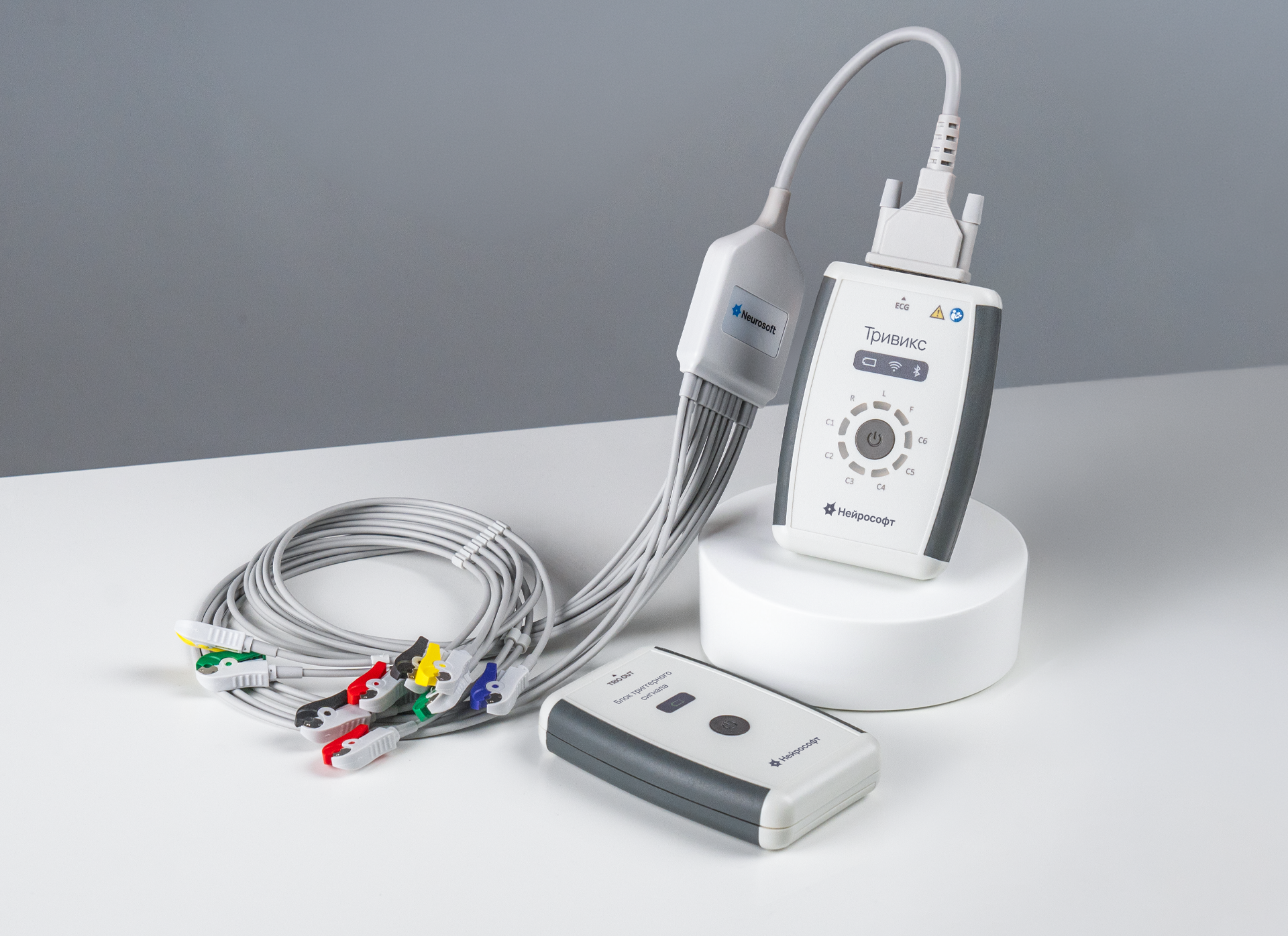

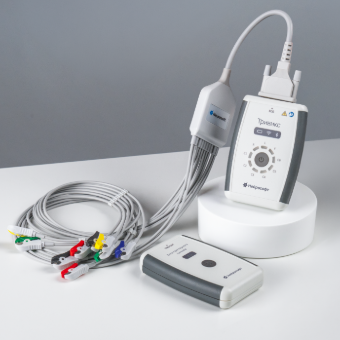

Как работает блок передачи триггерного сигнала:

1. На ЭКГ регистрируется R-зубец.
2. «Тривикс» передает сигнал по радиоканалу на блок триггера.
3. Блок триггера, подключенный по кабелю к внешнему измерителю АД, передает управляющий сигнал устройству.

Это позволяет:

• синхронизировать измерение АД с сокращением миокарда;
• повысить точность определения тонов Короткова;
• снизить влияние шумов, связанных с движением пациента.

Программное обеспечение интегрируется с медицинскими информационными системами, поддерживая форматы HL7, DICOM, GDT, XML.

Поддержка интерфейса передачи данных HL7 позволяет включить диагностические системы компании «Нейрософт» в информационное пространство клиники.
