Картирование головного мозга

  • высокоточная нейронавигация под контролем индивидуальной МРТ, фМРТ
  • картирование речевых и моторных зон
  • экспорт результатов функционального картирования в DICOM
  • интуитивно понятный интерфейс программного обеспечения
Картирование головного мозга

Картирование головного мозга

Обзор

Высокоточная нейронавигация под контролем индивидуальной МРТ, фМРТ

Картирование речевых и моторных зон головного мозга основано на применении навигационной ТМС (нТМС).

Транскраниальная магнитная стимуляция (ТМС) сегодня получила широкое распространение в различных областях медицины и позволяет безболезненно и фокусировано стимулировать различные области головного мозга.

Переменное магнитное поле, генерируемое магнитным стимулятором, свободно проникает через одежду, кожный и волосяной покровы, костные образования и мозговые оболочки. Достигнув проводящих тканей, к которым относятся структуры центральной и периферической нервной системы, это поле генерирует переменное электрическое поле, которое обеспечивает возникновение электрического тока, способного активировать нейроны, как при электростимуляции, однако безболезненно и без необходимости дополнительной подготовки обследуемого.

Зная анатомию головного мозга и форму поля, которую генерирует индуктор, врач может с большой долей уверенности предполагать, какую зону он стимулирует, но такая стимуляция остается «слепой».

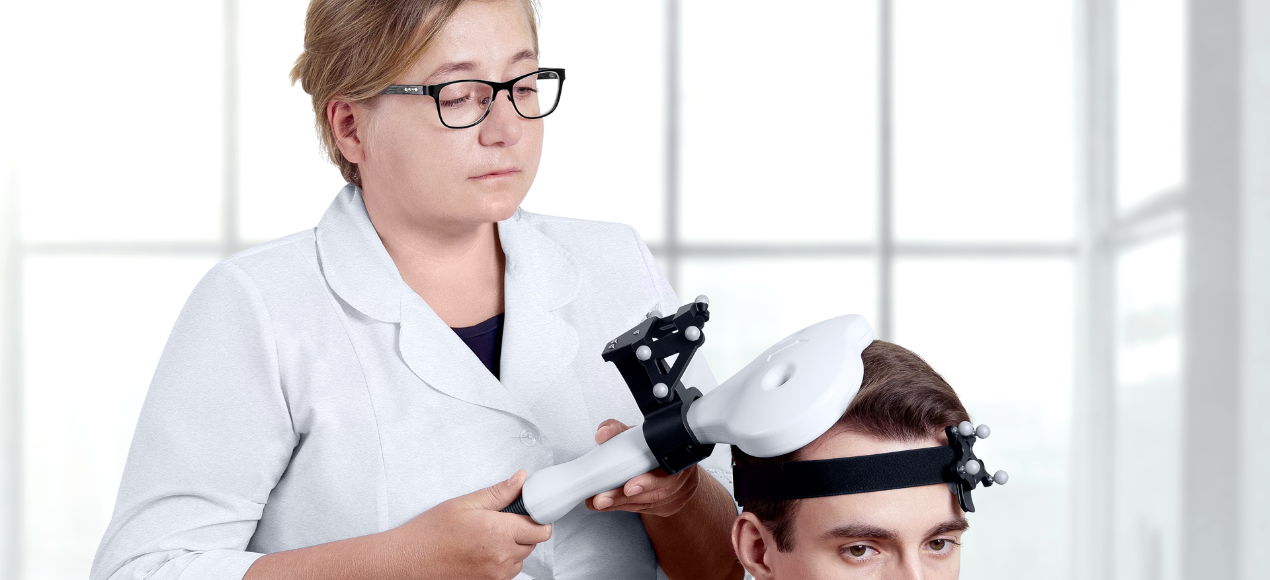

нТМС с использованием системы «visor2» появляется точно визуализировать область головного мозга, на которую нацелен индуктор магнитного стимулятора в данный момент времени, при этом визуализация происходит на 3D модели головы, построенной на основе данных индивидуальных МРТ или фМРТ.

В настоящее время доказано, что точность нТМС не отличается от прямой стимуляции коры [1], при этом в отличие от электростимуляции нТМС является безболезненным и неинвазивным методом, в связи с чем широко используется для большого спектра клинических и исследовательских задач. Данный метод является особенно ценным при построении топографической карты зон коры головного мозга (картирование) и может использоваться для:

Неинвазивного предоперационного картирования моторных и речевых представительств коры головного мозга (например в хирургии опухолей головного мозга, для определения пространственного взаимоотношения данных областей относительно опухолевого узла с целью максимальной резекции опухоли с сохранением функционально значимых зон, важных анатомических структур и с отсутствием нарастания неврологического дефицита в послеоперационном периоде)

• Исследования пластических процессов в головном мозге у пациентов, перенесших инсульт или травму головного мозга необходимы для понимания практических аспектов восстановления двигательной функции и определения реабилитационного потенциала пациента

Картирование моторных зон

Картирование моторных зон заключается в одновременном использовании нТМС с регистрацией МВП (моторных вызванных потенциалов) в реальном времени и созданием индивидуальных функциональных карт различных представительств на 3D модели головного мозга

 Факт появления или отсутствия моторного вызванного по­тенциала при стимуляции определенной зоны мозга отмечается с помощью цветных маркеров на анатомической МРТ/фМРТ, и таким образом соз­дается функциональная карта, то есть карта тех зон, которые функционально связаны с мышца­ми от которых регистрируется МВП.

Картирование речевых зон

Картирование речевых зон заключается в построение функциональной карты зон Брока и Вернике на поверхности 3Д модели головного мозга. Стимуляция каждой точки на этой карте приводит к появлению афазии, соответственно, моторной или сенсорной.

Высокая точность, воспроизводимость результатов, безболезненность, неинвазивность данного метода позволяют использовать его в предоперационной подготовке пациентов нейрохирургического профиля для определения взаиморасположения патологического образования и речевых зон.

Кроме того, с помощью данного метода можно не только латерализовать центр речи, но и изучать внутренние мозговые процессы, лежащие в основе речевой деятельности человека.

Экспорт результатов функционального картирования в DICOM

Полученные результаты исследования представляются в виде функциональной карты двигательных и речевых зон коры. Созданная карта может быть экспортирована в DICOM для последующего использования в хирургической навигационной системе.

1. Takahashi S., Vajkoczy P., Picht T. Navigated transcranial magnetic stimulation for mapping the motor cortex in patients with rolandic brain tumors // Neurosurg. Focus. 2013. Vol. 34, No4. P. E3.

Комплектация

Система навигации при проведении транскраниальной магнитной стимуляции Visor2 XT1 шт.
Стимулятор магнитный "Нейро-МС"1 шт.
Монофазный блок магнитного стимулятора "Нейро-МС"1 шт.
Заглушка разъема расширения для «Нейро-МС»1 шт.
Педаль1 шт.
Индуктор двойной 100 мм «ИД-03-100», восьмерка1 шт.
Индуктор кольцевой 125 мм «ИК-03-125»1 шт.
Кабель сетевой, 3x0.75, 220в. прямой , чёрный1 шт.
Кабель подключения USB с ф. 3м , 0051 шт.
Руководство по эксплуатации "Нейро-МС"1 шт.
Руководство по эксплуатации «Индукторы к магнитным стимуляторам «Нейро-МС», «Нейро-МС/Д», «Neuro-MSX»»1 шт.
Упаковка монофазного блока «Нейро-МС» , Комплект упаковки блока питания дополнительного «Neuro-МSX»1 шт.
Стимулятор магнитный "Нейро-МС/Д", Терапевтический расширенный1 шт.
Блок основной Нейро-МС/Д1 шт.
Блок охлаждения "Нейро-МС/Д"1 шт.
Блок питания дополнительный1 шт.
Заглушка разъема расширения для «Нейро-МС/Д»1 шт.
Шапочка пациента , размер 42-5410 шт.
Шапочка пациента , размер 54-6610 шт.
Масло силиконовое , многоразовая упаковка1 шт.
Индуктор двойной угловой охлаждаемый 100 мм ИДУ-02-100-О, восьмерка1 шт.
Переходник гидравлической системы2 шт.
Кабель управления блоком охлаждения «Нейро-МС/Д» , DB-15M / DB-9F1 шт.
Кабель связи основного блока с дополнительным блоком питания «Нейро-МС/Д»1 шт.
Кабель выравнивания потенциалов , 500 мм2 шт.
Кабель монитор-компьютер 220В 1,8м 3x0.751 шт.
Кабель сетевой, 3x0.75, 220в. прямой , чёрный2 шт.
Кабель подключения USB с ф. 3м , 0051 шт.
Кронштейн для позиционирования индуктора магнитного стимулятора «К-3»1 шт.
Кронштейн для размещения индуктора магнитного стимулятора «К-8»1 шт.
Стол-тележка «СТ-4/Р»1 шт.
NS4D 42006 3/8" фитинг быстроразъемный1 шт.
Руководство по эксплуатации "Нейро-МС/Д"1 шт.
Руководство по эксплуатации «Индукторы к магнитным стимуляторам «Нейро-МС», «Нейро-МС/Д», «Neuro-MSX»»1 шт.
Руководство пользователя «Нейро-МС.NET»1 шт.
А.Р. Моасир, М.Р Одебрехт «Лечебная ритмическая транскраниальная магнитная стимуляция»1 шт.
Установочный комплект программы для ЭВМ «Нейро-МС.NET»1 шт.
Комплект упаковки2 шт.
Комплект упаковки1 шт.
Лицензия на использование программы для ЭВМ «Нейро-МС.NET»1 шт.

Мы подобрали усредненный типовой комплект аксессуаров для работы прибора. Вы можете скорректировать его в зависимости от ваших задач и потребностей — наши специалисты с удовольствием помогут вам в этом.
