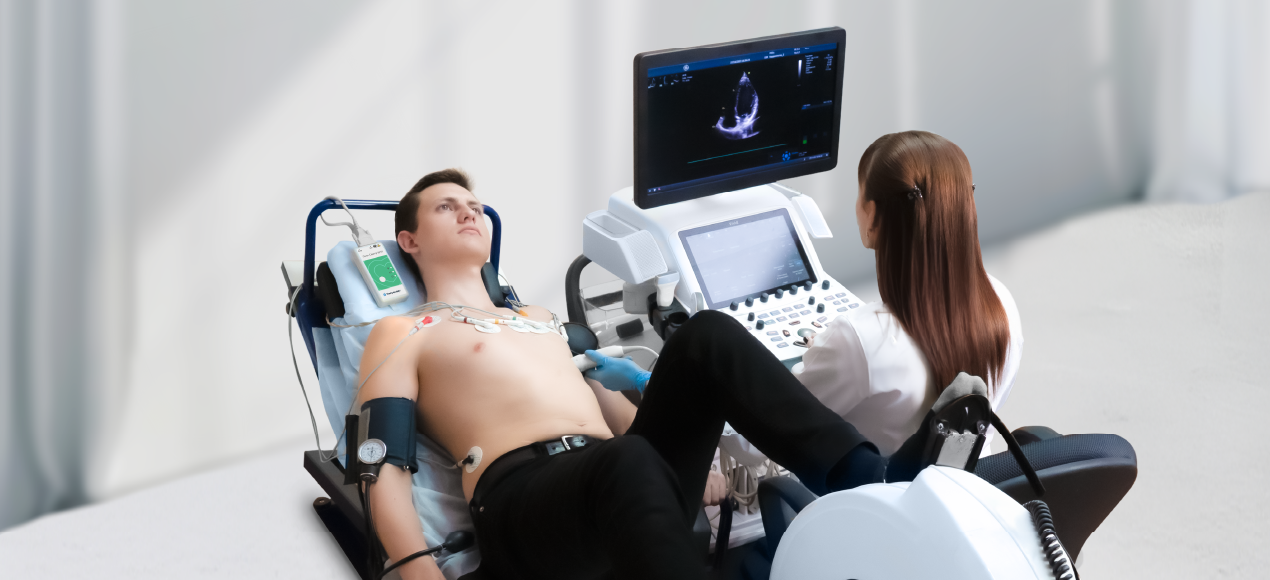

«Эргопойнт» с горизонтальным велоэргометром Lode Angio

Стандартный комплект системы для стресс-ЭхоКГ включает систему нагрузочного тестирования «Эргопойнт» и горизонтальный велоэргометр Lode Angio. Допустимо использовать систему «Эргопойнт» с беговой дорожкой (тредмилом) и УЗ-аппаратом, имеющимися в медицинском учреждении.

Мы рекомендуем использовать УЗ-аппараты «РуСкан» (НПО «Сканер»), которые соответствуют требованиям российского законодательства, сертифицированы как продукция отечественного производства и включены в реестр РЭП. Оптимальными для стресс-ЭхоКГ являются аппараты «РуСкан» моделей 65, 65M, 70П, 75, 75М и 80. При работе с данными УЗ-аппаратами предусмотрено применение автоматизированной функции формирования отчета, что значительно ускоряет работу врача функциональной диагностики (ФД).

Нагрузочное тестирование без помех и без ограничений

Система «Эргопойнт» оснащена простым в освоении и использовании, но мощным программным обеспечением «Поли-Спектр.NET» с возможностью регистрации высококачественной ЭКГ в 12 отведениях. Благодаря беспроводному электрокардиорегистратору «Поли-Спектр-8/ЕХ», размещенному на пациенте с помощью комфортного пояса, запись защищена от помех, вызванных движением кабеля отведений. Передача данных осуществляется по Bluetooth (до 10 м) с минимальным уровнем шумов. Прибор питается от двух аккумуляторов типа AA.

Реализованы готовые протоколы нагрузочного тестирования: рамповые, ступенчатые (+25 Вт, +50 Вт), PWC170, Astrand. Также существует возможность создавать собственные протоколы нагрузки.

Нагрузка может изменяться плавно, как во время протокола ramp, или по ступеням, как в ступенчатых протоколах, и управление ею осуществляется автоматически в соответствии с выбранным протоколом тестирования либо вручную с клавиатуры при переводе тестирования в ручной режим.

Во время теста врач наблюдает:

• усредненный кардиокомплекс с наложением со смещением на усредненную ЭКГ покоя;
• графики изменения ЧСС, АД, амплитуды ST и уровня нагрузки во время обследования;
• цветовые и звуковые сигналы при выходе параметров за пределы нормы, появлении аритмий, депрессии ST и экстрасистол.

Для ввода замеров и оценок локальной сократимости предусмотрены специальные окна, ускоряющие сбор данных и предоставление их для формирования отчета.

Велоэргометр Lode с модулем измерения артериального давления

Один из самых популярных велоэргометров в мире Lode Corival обладает расширенным диапазоном нагрузки — от 7 до 1000 Вт. Для повышения информативности результатов тестирования и для удобства проведения мы можем предложить вам модификацию велоэргометра Lode Corival с модулем автоматического измерения артериального давления.

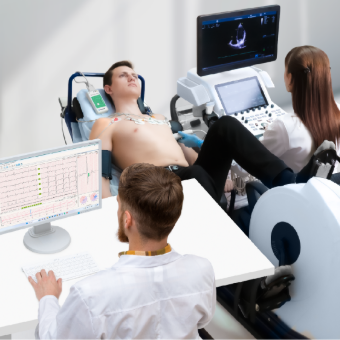

Как работает система

1. Подготовка пациента:

• Пациент размещается на горизонтальном велоэргометре Lode Angio или на тредмиле.
• Врач ФД проводит первичное УЗИ сердца и передает данные о сегментарной сократимости миокарда кардиологу, который фиксирует их в ПО «Поли-Спектр.NET».

2. Проведение теста:

• Выполняется протокол нагрузочного теста, во время которого меняется нагрузка на педали горизонтального велоэргометра или угол наклона и скорость тредмила.
• Врач ФД оценивает изменения миокарда на экране УЗ-аппарата.
• Кардиолог контролирует ЭКГ и фиксирует данные АД и шкалы Борга в ПО «Поли-Спектр.NET».

3. Завершение теста:

• На этапе восстановления врач ФД повторно оценивает сегментарную сократимость миокарда.
• Кардиолог фиксирует измерения в ПО «Поли-Спектр.NET».
• По завершении нагрузочного теста автоматически формируется протокол обследования с визуализацией данных 17-сегментной (либо 16-сегментной) модели сердца, а также сводной таблицей нагрузочного тестирования. В ПО «Поли-Спектр.NET» имеется глоссарий (тезаурус), который поможет специалисту составить заключение.

Комплект поставки включает в себя блок электрокардиографа «Поли-Спектр-8/ЕX», горизонтальный стол-эргометр Lode Angio, а также все необходимые электроды для проведения стресс-теста.

Поддержка интерфейса передачи данных HL7 позволяет включить диагностические системы компании «Нейрософт» в информационное пространство клиники.
